■概述

電力系統中許多元件是屬于電感性的或電容性的，如電力變壓器、互感器、發電機、消弧線圈為電感元件，補償用的并或串聯電容器組、高壓設備的寄生電容為電容元件，而線路各導線對地和導線間既存在縱向電感又存在橫向電容，這些元件組成復雜的LC震蕩回路，在一定的能源作用下，特定參數配合的回路就會出現諧振現象。

下列幾種激發條件可以造成鐵磁諧振：

a.電壓互感器的突然投入：

b.線路發生單相接地；

c.系統運行方式的突然改變或電氣設備的投切：

d.系統負荷發生較大的波動：

e.電網頻率的波動：

f.負荷的不平衡變化等。

在我國6~35KV配電網內，發生電壓互感器引起的諧振過電壓情況甚為頻繁，但在某些切換操作如斷路器合閘或接地故障消失后，由于三相互感器在擾動后電感飽和程度不一樣而形成對地電阻不平衡，它與線路對地電容形成諧振回路，可能激發起鐵磁諧振過電壓。電壓互感器鐵芯飽和引起的鐵磁最常見和造成事故最多的一種內部過電壓。在實際運行設備中，由于中性點不接地電網中設備絕緣低，單相接地故障相對頻繁，一般說來，單相接地故障是鐵磁諧振最常見的一種激發方式。

在電力系統中，由于電壓互感器的非線性電感與線路對地電容的匹配而引起鐵磁諧振過電壓，直接威脅電力系統的運行，嚴重時會引起電壓互感器(PT)的爆炸，造成事故。電壓互感器的鐵磁諧振必須由工頻電源供給能量才能維持下去，如果抑制或消耗這部分能量，鐵磁諧振就可以抑制或消除。通常解決的辦法是在開口三角繞組中并一個電阻，從理論上講對頻率越低的鐵磁諧振應取的阻值越小，但太小的電阻并在PT開口三角上會影響其正常運行，嚴重時會造成PT燒毀。因為鐵磁諧振的頻率往往不是單一的，所以這種方法就難于消除所有的諧振。

針對上述情況，國內一些廠家先后研制了一些分頻消諧裝置。這些裝置的原理均是釆用模擬選頻的原理，功能單一，只對單一頻率的諧振有效。由于電網中諧振往往是多種頻率同時存在，所其適應性較差，模擬電路實現的選頻與微機相比其選頻效果也差，有時電網的過渡過程等也會造成誤動。

CHXX型消諧裝置利用ARM芯片快速、準確的數據處理能力實現傅立葉分析，其選頻準確。通過對PT開口三角電壓的釆集，對電網諧振時的種種頻率成份能快速分析，可準確地辨出：單相接地、電網諧振。如果是諧振，計算機發出指令使消諧電路投入，消耗電源供給諧振的能量，抑制鐵磁諧振過電壓，實現快速消諧，較完善地解決了電力系統中電網的消諧問題。并能存儲記錄單相接地、諧振時的各次諧波的諧波幅值，可廣泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

■裝置功能及特點

1、自動識別并消除系統中不同頻率的鐵磁諧振同時報警輸出；

2、實時循環檢測PT開口三角電壓；

3、實時顯示系統時鐘及所監測PT的運行狀態；

4、釆用液晶顯示器、中文菜單，信息直觀豐富；

5、可通過通訊接口進行遠程通訊（RS232/RS485）;

6、無需整定和調試，維護量極??；

7、釆用ARM芯片抗干擾能力強，數據釆集精度高；

9、可區分鐵磁諧振、過電壓、單相接地；

8、診斷準確，消諧迅速，正確動作率達100%;

9、可存儲多重故障數據，掉電后不丟失；

10、當出現接地、諧振、過電壓時，本裝置配有兩組報警接點輸出；

11、自動顯示、記錄鐵磁諧振發生時間及相關參數（諧振頻率、幅值）；

12、本裝置具有自檢故障、自恢復功能。

■裝置主要技術指標

1、額定電源電壓：AC220V±15%或DC220V±15%;

2、整機功耗：W20W;

3、電壓等級：1個；母線段數：1-2個；

4、環境溫度：-10P-+50P;

5、空氣相對濕度：W95%;

6、環境要求：周圍介質無導電塵埃或使絕緣損壞的腐蝕性氣體、霉菌等。安裝地點應具有防御風、雨、沙和防塵設施；

7、可消除鐵磁諧振頻率：17Hz（1/3分頻）25Hz（1/2分頻）50Hz（工頻）150Hz（3倍頻）及以上頻率的鐵磁諧振。

8、報警輸出：報警繼電器角蟲點容量為：AC220V/2A或DC30V/2A;

9、通訊：RS232/RS485

■裝置選型、接線端子EI及安裝尺寸

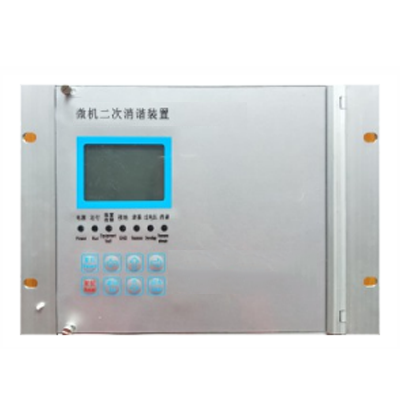

本裝置CHXX系列具體選型：

CHXX-1001適用于一段母線：

CHXX-1002適用于兩段母線。

■產品的安裝和使用注意事項

產品的安裝及一般注意事項

1、產品釆用嵌入式安裝，后面板接線。零序電壓的入線用屏蔽雙絞線方式接入本機，本機的機殼必須接大地。

2、用戶如需要通訊功能，需提供具體的通訊規約條文。

3、正常情況下高壓系統上電后，零序電壓線兩端電壓應為0V,如不對須檢查接線。

4、PT開口三角的L、N經婚斷器接到裝置后端4、5和7、8的接線端子上，該落斷器3-10V系統為10A,35-66KV系統為40A。
